- 脉冲参数优化与多模式测试：高性能地下线缆测距仪技术揭秘

在电力、通信、市政等领域，电缆作为能量传输与信号传递的核心载体，其运行稳定性直接关系到社会生产生活的正常秩序。电缆长期埋地、架空或处于复杂工况环境中，易因绝缘老化、外力破坏、接头缺陷等引发短路、断路、高阻泄漏等故障，若不能快速定位故障点，将导致维修周期延长、运维成本攀升，甚至引发大面积停电、通信中断等严重后果。一款具备高精度、高效率、强适应性的电缆故障测定仪，成为电缆运维工作的核心装备。本文将结合核心技术参数，深度解析高性能电缆故障测定仪的技术优势与实践价值。

电缆故障测定仪的核心价值在于通过准确的信号检测与分析，快速锁定故障点位置，为维修工作提供科学指引，而其性能表现直接取决于各项技术参数的协同优化。本次解析的电缆故障测定仪，凭借精心设计的参数配置，在检测精度、范围覆盖、操作适配性等方面实现了全面突破，可有效应对各类复杂电缆故障场景。

显示系统作为人机交互的核心窗口，直接影响操作人员对测试数据与波形的判断效率。该仪器配备3.5英寸显示屏幕，分辨率达480*320像素，在有限的便携机身空间内实现了清晰、细腻的波形与数据呈现。相较于低分辨率屏幕，其能准确还原脉冲信号反射波形的细节特征，帮助操作人员快速识别故障反射波与正常信号的差异，避免因波形模糊导致的误判，为故障类型诊断与位置定位提供直观依据，尤其适合户外强光环境下的现场作业查看。

测试范围与盲区、分辨率共同决定了仪器的检测能力边界与准确度。该仪器测试范围可达8公里，覆盖城市配网、工业园区、住宅小区等主流场景的电缆长度需求，无需多次移动测试端即可完成大部分中短距离电缆的故障排查，大幅提升作业效率。同时，其测试盲区仅为5米，有效解决了传统仪器在电缆近端故障检测中的“盲区难题"，避免因近端故障无法识别而导致的维修遗漏。更值得关注的是，0.5米的测试分辨率使故障定位误差控制在极小范围，相较于行业常见的1米分辨率，能进一步减少盲目开挖、拆解的工作量，降低运维成本与对周边环境的影响，尤其适用于埋地电缆等隐蔽性强的场景。

脉冲参数的优化设计是仪器实现准确检测的核心技术支撑。该仪器采用30V脉冲输出，脉冲宽度可在100ns-2us区间自动调节，适配不同材质、不同截面电缆的测试需求。脉冲宽度的自动调节功能打破了传统仪器固定脉冲参数的局限性：针对细截面、短距离电缆，自动切换至窄脉冲（100ns级），减少信号干扰，提升分辨率；针对粗截面、长距离电缆，则切换至宽脉冲（us级），增强信号穿透能力，确保反射信号稳定接收。30V的脉冲电压兼顾了检测灵敏度与设备安全性，既能准确激发故障点的信号反射，又能避免高压脉冲对电缆绝缘层造成二次损伤，实现非破坏性检测。

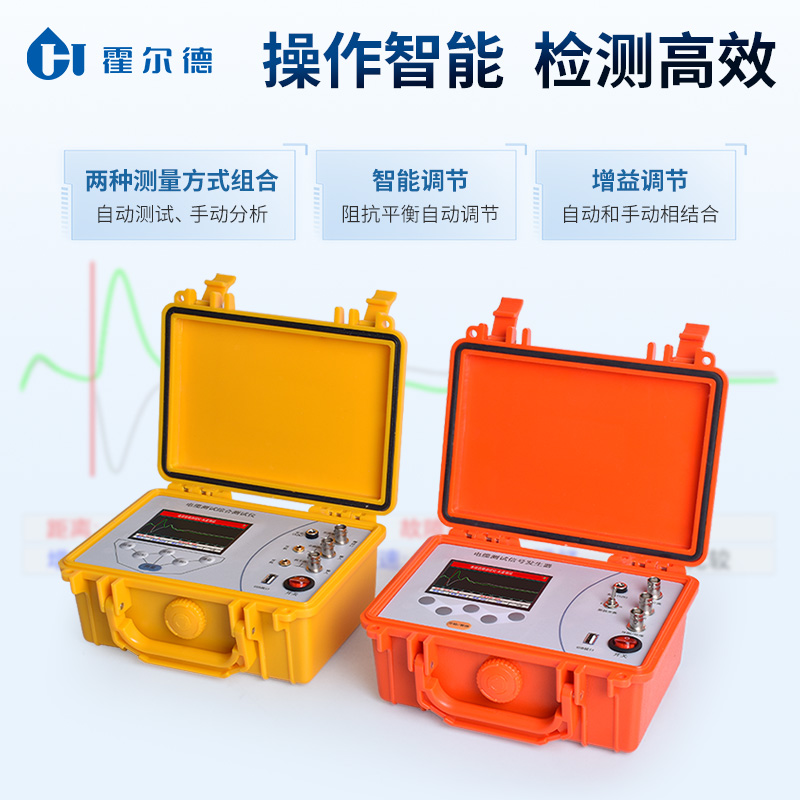

测试方式的灵活组合的设计，充分兼顾了不同操作人员的使用习惯与复杂故障场景的处理需求。仪器集成自动测试与手动分析两种模式，形成高效协同的检测体系。在日常简单故障排查中，自动测试模式可快速完成信号发射、反射波采集、数据计算与故障点定位，无需操作人员具备复杂的专业知识，一键式操作即可输出检测结果，大幅降低作业门槛，提升排查效率。而在面对高阻闪络、间歇性故障等复杂场景时，手动分析模式可赋予操作人员更大的调控空间，通过手动调整脉冲参数、放大波形细节、对比历史数据等方式，准确甄别故障特征，破解自动测试模式下的检测瓶颈，确保故障定位的准确性。两种模式的灵活切换，使仪器既能满足基层运维人员的快速巡检需求，又能适配专业技术人员对复杂故障的深度分析需求。

结合电力行业标准DL/T 849.2—2004对电缆故障定点仪的技术要求，该仪器在核心性能指标上均达到甚至优于行业规范，具备广泛的应用场景。在电力系统中，可用于配网电缆短路、断路故障的快速定位，减少停电时间；在通信行业，能准确排查通信电缆的绝缘破损、接头故障，保障信号传输稳定；在市政工程中，可配合路径探测功能，避免施工挖断电缆，降低工程风险。其便携化的设计（通常搭配手提式机箱，适配户外作业）与准确的检测能力，能显著缩短故障定位时间，将传统故障排查的“耗时耗力"转化为“准确高效"，为电缆运维工作提质增效。
